产品详细参数

1、       有效行程规格（mm）：75、100、、125、150、175、200、225、250、275、300、325、350、375、400、425、450、475、500、550、600、650、700、750、800、850、900、950、1000、1100、1200；

2、       机械行程（mm）：有效行程+7mm（每端缓冲3.5mm）

3、       电阻（KΩ±10%）：5（75～550mm有效行程）；10（600～1000mm有效行程）；20（1100～1200mm有效行程）；

4、       独立线性精度（%）：0.08（75～250mm有效行程）；0.05（275～650mm有效行程）；0.04（650～1200mm有效行程）；

5、       解析度：无限分辨；

6、    输入电压：5K-20K DC36V  2K DC12V   1K DC6V

7、    输出电压：0-100%输入电压（随位移变化成正比）注：如需输入DC12-24V输出4-20mA<%=content%>-5V<%=content%>-10V需在定货时说明

6、       最大工作速度：10m/s；

7、       使用温度范围：-40～125Cº

8、       尺寸：A=有效行程+80mm

产品说明

参数： KTF直线位移传感器特点： A、使用寿命长，可达一亿次 B、线性度0.05% C、分辨率高于0.01mm D、运行速度可达10m/s E、防护等级IP55 F、DIN 430650标准插头和插座

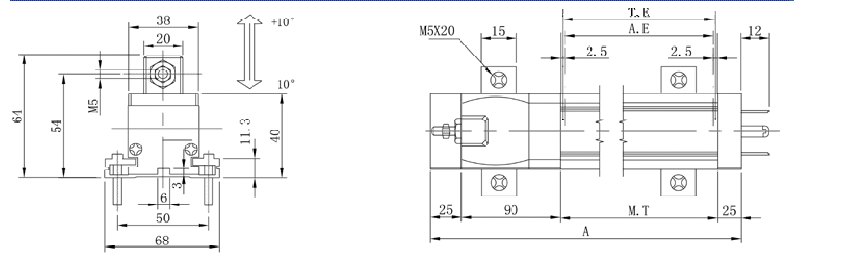

杆系列传感器用于对位移或者长度进行精确测量。量程长达1250mm，线性度0.05%（型号大于350mm），重复精度±0.01mm。传感器的结构设计保证安装方便，牢固可靠。外部进行了阳极电泳处理，外观靓丽，耐腐蚀性强，内部导电塑料保证运行顺滑,输出低噪。传感器拉杆的球绞的接驳方式克服部分传动杆由于倾斜产生的扭力，保证驱动力始终朝着拉杆的轴向。本司的电阻修刻技术不仅可以满足您的线性度要求，而且可以修刻电阻到任意您需要的大小。                                      机械尺寸图   特性表 型号 Unit  75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 量程 mm 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 电气行程(T.E) mm 80 105 130 155 180 205 230 255 280 305 330 355 380 405 430 电阻 KΩ  5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 电阻误差 ±% 20 线性度 % 0.1 0.1 0.09 0.08 0.1 0.1 0.1 0.07 0.1 0.1 0.06 0.05 0.05 0.05 0.05 重复精度 mm 0.01 推荐电刷电流 μA 1 电刷最大电流 mA 10 最大工作电压 V 42 信号输出 0-5V,0-10V,4-20mA 分辨率 infinite 输出平滑度 % 0.1 绝缘电阻 MΩ  ≥10 温度系数 ppm/k 5 尺寸 A mm 152 177 202 227 252 277 302 327 352 377 402 427 452 477 502 机械行程(M.T)  mm 82 117 142 167 192 217 242 267 292 317 342 367 392 417 442 驱动力 N ≤3 工作温度 ℃ -60······150 振动频率 Hz 5······2000 振幅 mm 0.8 加速度 g 20 寿命 cycle 10×106 工作速度 m/s ≤10 型号 Unit  450 475 500 550 600 650 700 750 800 850 900 950 1000 1150 1250 量程 mm 450 475 500 550 600 650 700 750 800 850 900 950 1000 1150 1250 电气行程(T.E) mm 455 480 505 555 605 655 705 755 805 855 330 955 1005 1155 1255 电阻 KΩ  5 5 5 5 10 10 10 10 10 10 10 10 10 10 10 电阻误差 ±% 20 线性度 % 0.05 0.05 0.05 0.05 0.1 0.1 0 0.04 0 0 0.04 0.04 0.04 0.03 0.03 重复精度 mm 0.01 推荐电刷电流 μA 1 电刷最大电流 mA 10 最大工作电压 V 42 信号输出 0-5V,0-10V,4-20mA 分辨率 infinite 输出平滑度 % 0.1 绝缘电阻 MΩ  ≥10 温度系数 ppm/k 5 尺寸 A mm 527 552 577 627 677 727 777 827 877 927 977 1027 1077 1227 1327 机械行程(M.T)  mm 457 492 517 567 617 667 717 767 817 867 917 967 1017 1167 1267 驱动力 N ≤3 工作温度 ℃ -60······150 振动频率 Hz 5······2000 振幅 mm 0.8 加速度 g 20 寿命 cycle 10×106 工作速度 m/s ≤10 声明：         以上表中所列数据，是在环境温度25℃，相对湿度52%，传感器作为分压器使用时（电刷电流不超过1μA）的情况下的测试结果
